Aisladores Cerámicos
Los aisladores para sistemas eléctricos son equipos que dada su alta resistencia al paso de la corriente eléctrica son empleados para aislar partes activas (Conductores, barrajes, armazones de transformadores, etc). También tienen una importante función mecánica pues son los encargados de permitir la sujeción de los conductores a las estructuras.

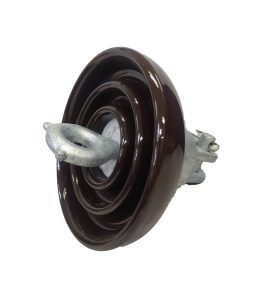

Ref: 8235
Clase ANSI C29.2A: 52-1
Acople: Clevis
Diametro Max Ø165mm (6.5”)
Distancia de arco 114 mm
Distancia de fuga 180 mm
Resistencia electromecánica 44 kN
Peso neto 2.55
Unidad de empaque 6U / Caja
Ref: 8255
Clase ANSI C29.9: 52-3
Acople: Cuenca y bola
Diametro Ø273mm (10.7”)
Distancia de arco 197 mm
Distancia de fuga 300 mm
Resistencia electromecánica 67 kN
Peso neto 5.1 kg
Unidad de empaque 3U / Caja
Ref: 8258
Clase ANSI C29.2: 52-5
Acople: Cuenca y bola
Diametro Max: Ø273mm (10.7”)
Distancia de arco 197 mm
Distancia de fuga 300 mm
Resistencia electromecánica 111 kN
Peso neto 5.10 kg
Unidad de empaque 3U / Caja
Ref: 8259
Clase ANSI C29.2: 52-5
Acople: Cuenca y bola
Diametro Max: Ø273mm (10.7”)
Distancia de arco 197 mm
Distancia de fuga 300 mm
Resistencia electromecánica 120 kN
Peso neto 5.10 kg
Unidad de empaque 3U / Caja
Ref: 8265
Clase ANSI C29.2B-2013: 52-4
Acople: Cuenca y bola
Diametro Ø273mm (10.7”)
Distancia de arco 197 mm
Distancia de fuga 300 mm
Resistencia electromecánica 67 kN
Peso neto 5.23 kg
Unidad de empaque 3U / Caja

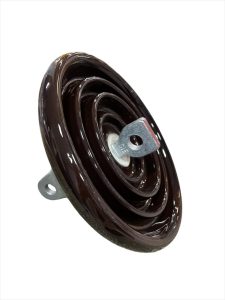

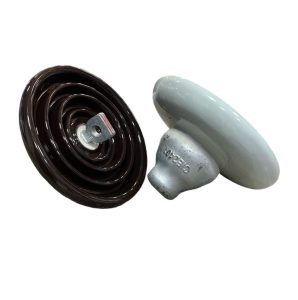

Ref: ANSI 52-3 52-4 52-5
Detalle: Todas las tipologías de aisladores de suspensión cerámico dentro de las normas ANSI 52-3, 52-4 Y 52-5
No hay más productos relacionados

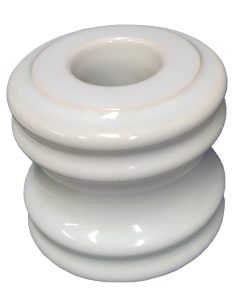

Ref: 8055
Clase ANSI C29.3: 53-1
Resistencia transversal 8.9kN
Peso neto 0.22 kg
Unidad de empaque 100U / Caja

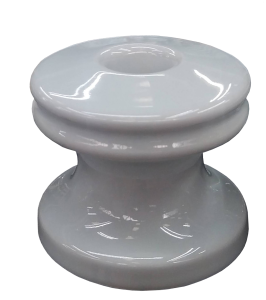

Ref: 8065
Clase ANSI C29.3: 53-2
Resistencia transversal 13.4kN
Peso neto 0.50 kg
Unidad de empaque 45U / Caja

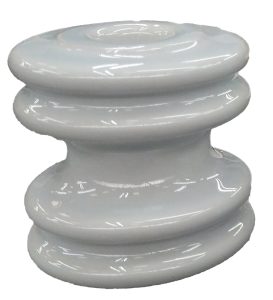

Ref: 8075
Clase ANSI C29.3: 53-3
Resistencia transversal 17.8kN
Peso neto 0.57 kg
Unidad de empaque 45U / Caja
No hay más productos relacionados

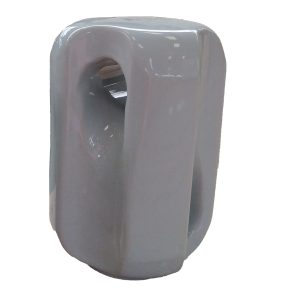

Ref: 8275
Clase ANSI C29.4: 54-1
Distancia de fuga 41 mm
Resistencia a la tensión 44 kN
Peso neto 0.73 kg
Unidad de empaque 45U / Caja

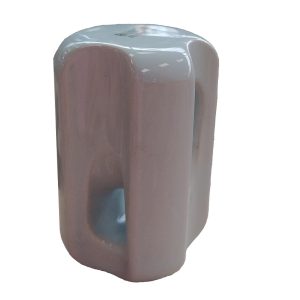

Ref: 8295
Clase ANSI C29.4: 54-2
Distancia de fuga 48 mm
Resistencia a la tensión 53 kN
Peso neto 0.46 kg
Unidad de empaque 30U / Caja
Ref: 8305
Clase ANSI C29.4: 54-3
Distancia de fuga 57 mm
Resistencia a la tensión 89 kN
Peso neto 1.26 kg
Unidad de empaque 18U / Caja
Ref: 8315
Clase ANSI C29.4: 54-4
Distancia de fuga 76 mm
Resistencia a la tensión 89 kN
Peso neto 1.95 kg
Unidad de empaque 15U / Caja
No hay más productos relacionados

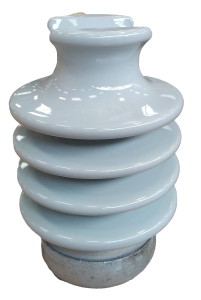

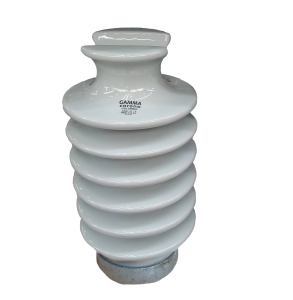

Ref: 8405
Clase ANSI C29.7 57-1
Distancia de arco 165 mm
Distancia de fuga 356 mm
Voltaje típico de aplicación 25 kV
Rosca nominal 3/4”
Con o sin ESPIGO CORTO
Peso neto 3.81 kg
Unidad de empaque 3U / Caja
Ref: 8410
Clase ANSI C29.7 57-2
Distancia de arco 241 mm
Distancia de fuga 570 mm
Voltaje típico de aplicación 35 kV
Rosca nominal 3/4”
Con o sin ESPIGO CORTO
Peso neto 6.54 kg
Unidad de empaque 3U / Caja
Ref: 8410-1
Clase ANSI C29.7 57-3
Distancia de arco 311 mm
Distancia de fuga 750 mm
Voltaje típico de aplicación 45 kV
Rosca nominal 3/4”
Con o sin ESPIGO CORTO
Peso neto 8.30 kg
Unidad de empaque 3U / Caja
Ref: 8417
Clase ANSI C29.7 57-5
Distancia de arco 438 mm
Distancia de fuga 1143 mm
Voltaje típico de aplicación 66 kV
Rosca nominal 3/4”
Con o sin ESPIGO CORTO
Peso neto 21.6 kg
Unidad de empaque 1U / Caja
No hay más productos relacionados

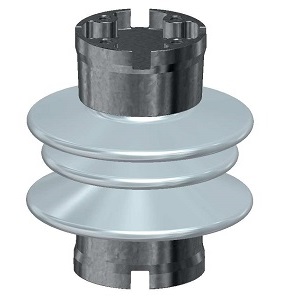

Ref: 8420
Clase ANSI C29.9: TR-202
Voltaje típico de aplicación 7.5 kV
Unidad de empaque 3U / Caja

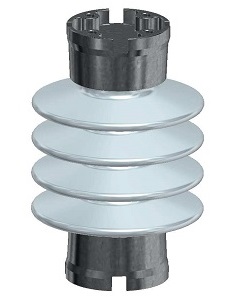

Ref: 8425
Clase ANSI C29.9: TR-205
Distancia de fuga 394 mm
Voltaje típico de aplicación 15 kV
Unidad de empaque 2U / Caja

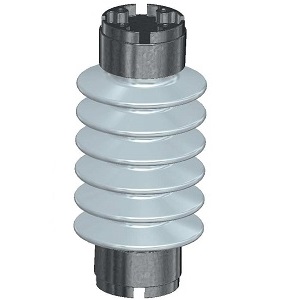

Ref: 8428
Clase ANSI C29.9: TR-208
Distancia de fuga 610 mm
Voltaje típico de aplicación 23 kV
Peso neto 10.34 kg
Unidad de empaque 2U / Caja

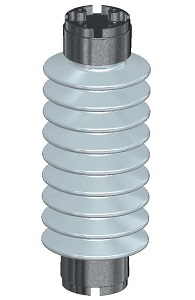

Ref: 8430
Clase ANSI C29.9: TR-210
Distancia de fuga 940 mm
Voltaje típico de aplicación 34.5 kV
Peso neto 20.25 kg
Unidad de empaque 1U / Caja
Ref: 8435
Clase ANSI C29.9: TR-214
Distancia de fuga 1092 mm
Voltaje típico de aplicación 46 kV
Unidad de empaque 1U / Caja

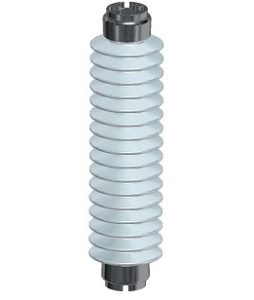

Ref: 8436
Clase ANSI C29.9: TR-216
Distancia de fuga 1829 mm
Voltaje típico de aplicación 69 kV
Peso neto 38.3 kg
Unidad de empaque 1U / Caja
Ref: TR-286/287 TR-291 TR-316 TR-367
No hay más productos relacionados
